スポット溶接機はどう選ぶ？3つの種類と比較ポイント、現場の負担を減らす最新設備

金属加工や板金・筐体製造の現場において、欠かせない設備である「スポット溶接機」。 新規導入や設備の入れ替えを検討する際、「自社の製品にはどのタイプが最適なのか」「種類が多すぎて違いがよくわからない」と悩まれる担当者の方は少なくありません。

スポット溶接機にはいくつかの代表的な種類があり、それぞれ得意な製品や作業性が大きく異なります。自社の生産スタイルに合わない設備を選んでしまうと、作業者の負担が増えたり、生産性が落ちたりする原因になります。

今回はスポット溶接機の主な種類とそれぞれの特徴を比較し、失敗しないための選び方のポイントと、現場の負担を劇的に軽減する最新設備について解説します。

スポット溶接機とは、重ね合わせた2枚の金属板を上下の電極で挟み込み、強い圧力をかけながら大きな電流を流すことで、金属同士を局所的に溶融・接合する設備です。

アーク溶接やレーザー溶接のように溶加材を必要とせず、短時間で強固に接合できるため、自動車部品や通信筐体、各種板金製品などの製造で広く普及しています。一口にスポット溶接機と言っても、構造や形状によっていくつかの種類に分類されます。

現場で使われるスポット溶接機は、大きく分けると以下の3つのタイプが存在しますが、それぞれメリットとデメリットが異なります。

① 定置式スポット溶接機

最も広く普及している、縦型の据え置き型溶接機です。足元のペダルを踏んで電極を上下させるタイプが一般的です。

• メリット： 構造がシンプルで導入コストが比較的安価。小さな部品や、手で簡単に持てるサイズの製品を大量に溶接する用途に向いています。

• デメリット： 製品を作業者が両手で「空中に支えた状態」で位置決めしなければなりません。そのため、大型の板金や重い筐体などを溶接する場合、作業者の負担が非常に大きくなります。

② ポータブル式スポット溶接機（ガンタイプ）

溶接機本体から太いケーブルが伸びており、その先にある「溶接ガン」を作業者やロボットが持って動かすタイプです。

• メリット： 大きな構造物（自動車のボディなど）の周りを移動しながら、定置式では届かない奥まった場所を溶接することができます。

• デメリット： 人が持って作業する場合、溶接ガン自体が非常に重いため重労働になります。また、ケーブルの取り回しが必要で、作業スペースもある程度制限されます。

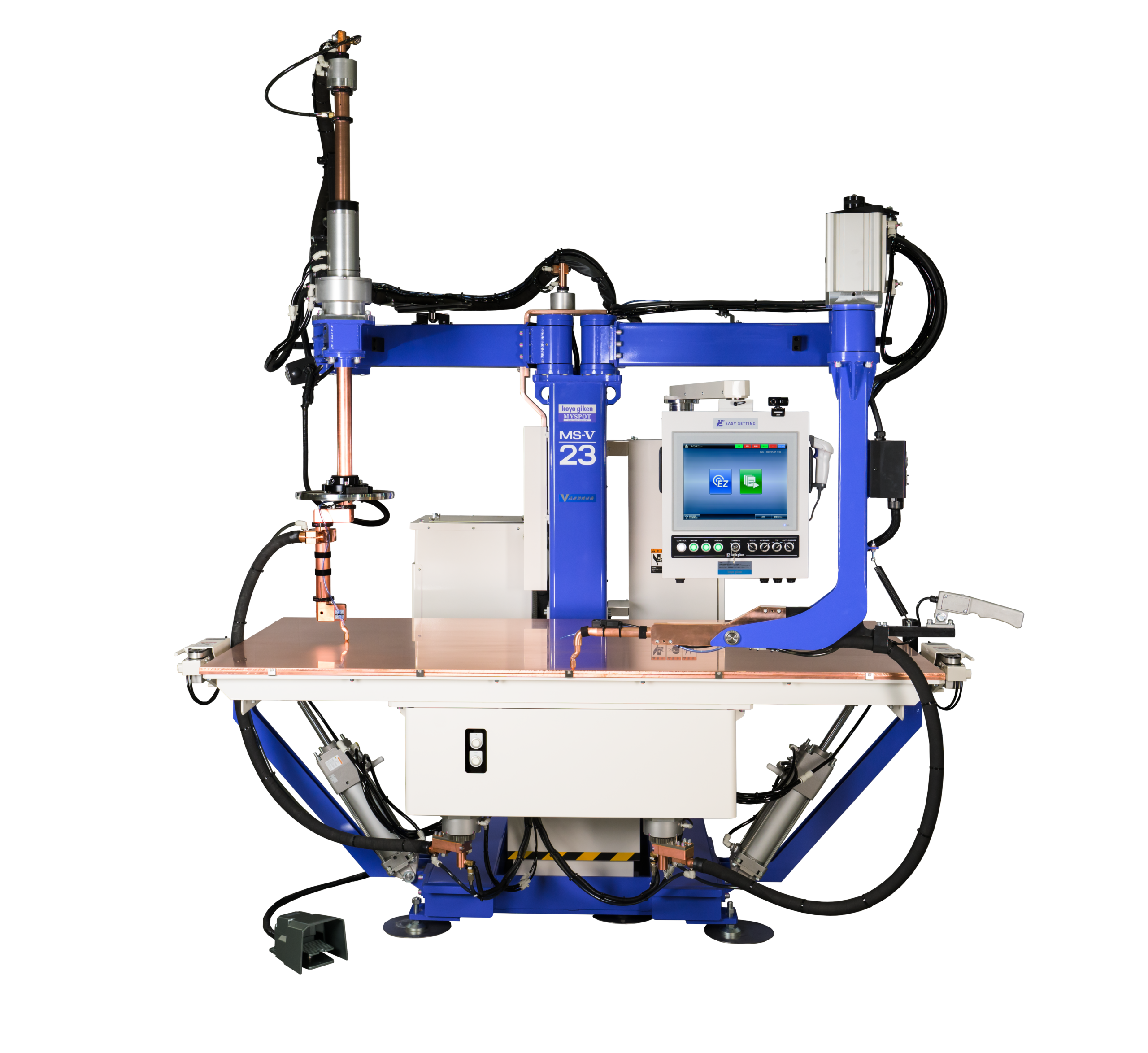

③ テーブルスポット溶接機

作業台そのものが下側の電極になっている、比較的新しいタイプの溶接機です。

• メリット： 製品を広いテーブルの上に「置いた状態」で滑らせながら溶接できます。作業者が重い製品を空中で支える必要が一切ないため、大型の板金や筐体加工の現場で圧倒的な作業効率を誇ります。

• デメリット： テーブルに載らないような極端に立体的な巨大構造物や、定置式が極めて得意とする小さなクリップ類の超高速量産などには、ややオーバースペックになる場合があります。

自社の現場に最適なスポット溶接機を選ぶためには、価格だけでなく以下の4つのポイントで比較検討することが重要です。

比較ポイント1：製品の「サイズと重量」

作業者が1人で無理なく空中に保持できるサイズなら「定置式」、持てないほど大きかったり重かったりする板金・筐体なら、テーブルに置いて作業できる「テーブルスポット式」が適しています。

比較ポイント2：対応する「材質」と電源能力

鉄（軟鋼）だけでなく、ステンレスや、溶接が極めて難しいとされるアルミ、高張力鋼板などを扱う場合は、大電流を緻密に制御できる「インバータ制御」の電源能力を持った溶接機を選ぶ必要があります。

比較ポイント3：要求される仕上げ

一般的なスポット溶接機は、製品の両面に深いくぼみや焼けが残ります。表面の美観重視で、溶接後のサンダー掛けなどの後工程を減らしたい場合は、片面がフラットに仕上がるテーブルスポット式が有利です。

比較ポイント4：条件出しの属人化

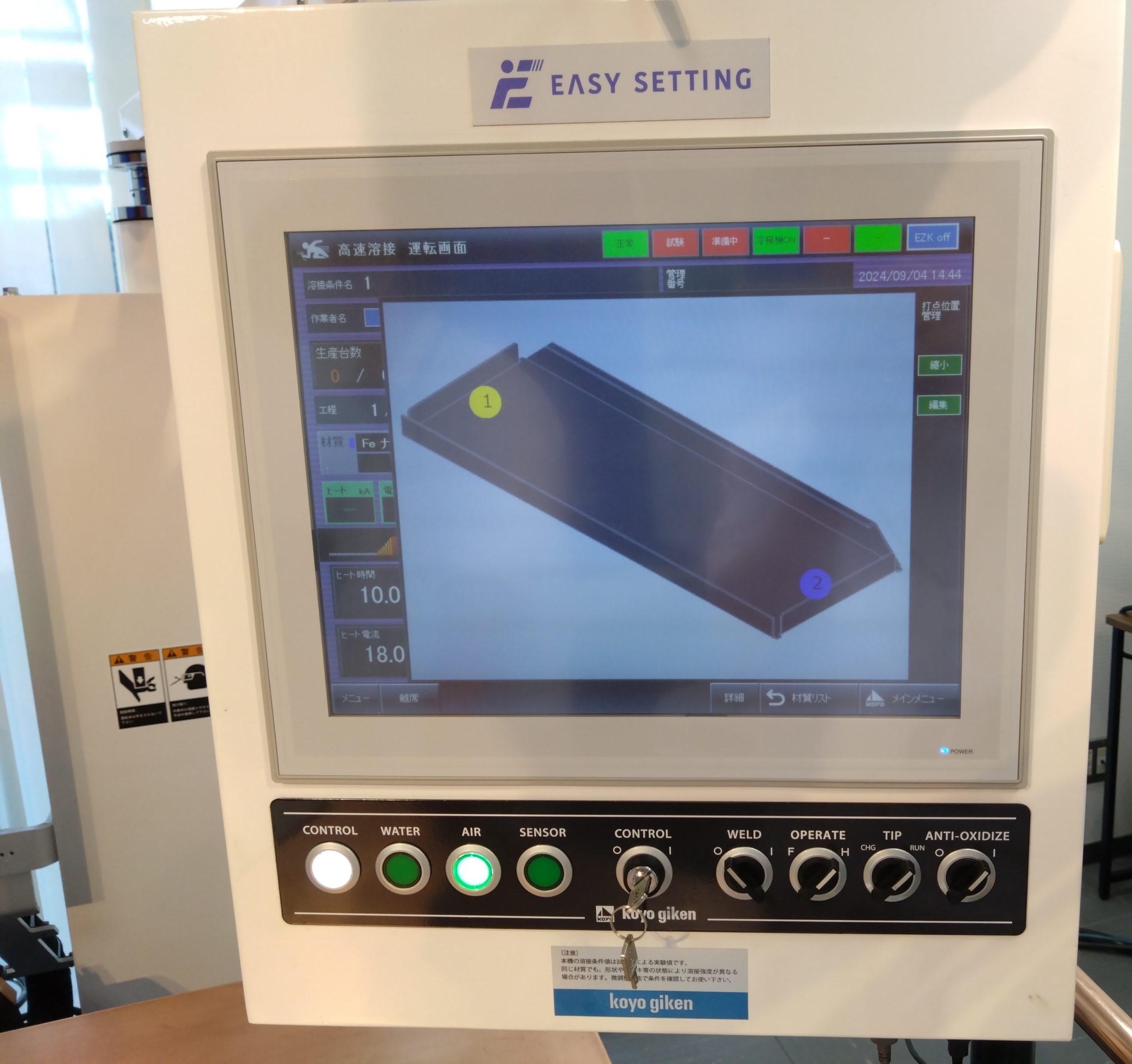

材質や板厚が変わるたびに、熟練の職人が時間をかけて電流や時間の条件出しを行っている現場は多いです。経験の浅い作業者でもすぐに最適な溶接ができるよう、条件の自動設定機能があるかどうかも重要な比較要素です。

スポット溶接機は、自社が扱う製品の大きさや材質、そして目指すべき品質に合わせて選ぶことが最も重要です。

特に、多くの時間と労力がかかりがちな板金・筐体溶接の現場においては、これまでの「据え置き型に製品を合わせる」形から、「テーブルの上に置いて作業を楽にする」最新設備へのシフトが、生産性を高める確実な一手となります。

「自社の製品にはどの機種が合うのだろう？」「今の設備から変えたらどれくらい楽になる？」と気になった方は、ぜひ一度、向洋技研までお気軽にご相談ください。

 お客様の実際の製品を用いたサンプルトライの実施をはじめ、個別の溶接相談や、現場の技術向上を支援する溶接セミナーなど、お客様の課題に合わせた最適な解決策をご提案いたします！
