溶接治具（ジグ）とは？役割や設計の重要ポイントと、現場の生産性を劇的に高める活用法

高品質な溶接を行うために、現場で欠かせないアイテムが「溶接治具（ジグ）」です。 単純な形状のワークであれば手で押さえながら溶接することも可能ですが、複数の部品を組み合わせたり、複雑な形状のワークを溶接したりする場合、「位置合わせに時間がかかる」「溶接熱で歪んでしまう」といった悩みを抱える現場は少なくありません。

本記事では、溶接治具の基本的な役割や種類、設計時に気を付けるべき重要ポイントを解説します。さらに、単なる「固定具」として終わらせず、生産性を劇的に高めるための「治具と溶接工程の組み合わせ方」についてもご紹介します。

溶接治具とは、溶接を行う際に、複数の部品（ワーク）を正しい位置関係に保持し、作業を案内・補助するための器具のことです。 現場に適切な治具を導入することで、主に以下の3つの大きなメリットが得られます。

メリット① 精度の向上と熱歪みの防止

溶接時には局所的に高温となるため、金属が膨張・収縮し、どうしても「歪み」や「反り」が発生します。治具を用いてワークを適切な力でしっかりと固定（クランプ）することで、この熱変形を最小限に抑え、図面通りの高い寸法精度を保つことができます。

メリット② 生産性（スピード）の劇的な向上

治具がない場合、作業者は都度メジャーやスコヤ（直角定規）を使って位置を測り、仮止めをしてから本溶接に移る必要があります。専用の治具があれば、「枠にはめ込むだけ」「突き当てるだけ」で瞬時に位置が決まるため、セットアップの時間が大幅に短縮され、生産数が劇的に向上します。

メリット③ 品質安定化（属人化の解消）

「誰がセットしても同じ位置・同じ角度で固定される」のが治具の強みです。熟練の職人でなくても、入社したての若手作業者でも同じ精度で溶接ができるため、品質のバラつきがなくなり、現場の属人化を解消できます。

溶接治具は、目的やワークの形状によって様々な種類に分けられます。現場でよく使われる代表的なものを紹介します。

位置決め治具： 部品同士の距離や角度を正確に合わせるための治具です。ピンやガイドブロックなどを用いて、ワークを所定の場所に素早くセットできるようにします

固定（クランプ）治具： 溶接中の熱による動揺や歪みを防ぐため、ワークを強力に押さえつける治具です。トグルクランプやエアシリンダーなどがよく用いられます。

専用治具・専用機： 特定の製品を大量に生産するために、その製品専用に設計された治具です。位置決めと固定を同時に行えるものや、自動でワークを回転・反転させる機能を持つものもあります。

治具は「ただ図面通りに固定できれば良い」というものではありません。実際の溶接現場で使いやすい治具を設計するためには、以下のような実践的なポイントを押さえる必要があります。

作業性（着脱のしやすさ）の確保

どれだけ精密に固定できる治具でも、ワークのセットや取り外しに時間がかかってしまっては、かえって生産性を落とす原因になります。ワンタッチで固定できる構造や、溶接後にワークがスムーズに外れるクリアランス（隙間）の設計が求められます。

熱とスパッタへの対策

溶接の熱が治具に伝わることで、治具自体が熱膨張を起こす場合があります。また、スパッタ（飛び散る金属）が治具の可動部や基準面に付着すると、精度の狂いや動作不良に繋がります。スパッタが溜まりにくい「逃がし」の形状を作ったり、スパッタ付着防止の処理を施したりする工夫が必要です。

治具設計のノウハウを持つ専門家の重要性

実は、株式会社向洋技研は1976年の創業時、**「自動車部品のスポット溶接治具の設計」**から事業をスタートした歴史を持っています。溶接機メーカーであると同時に、長年にわたり現場の「固定」と「位置決め」の悩みに向き合ってきた、治具設計のプロフェッショナルでもあります。

「複雑な形状のワークが溶接しにくい」「もっと工程を短縮したい」といった現場の課題は、溶接機単体の性能だけでなく、「治具と工程設計」をセットで見直すことで劇的に改善できます。

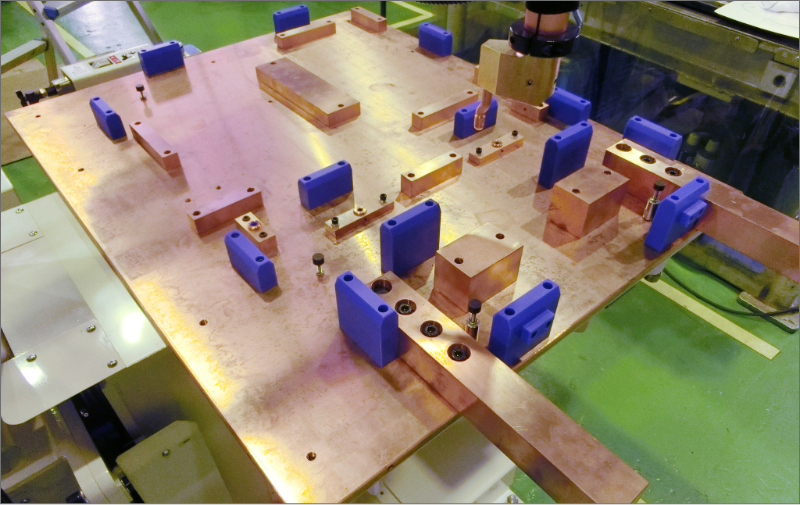

テーブルスポット溶接機と専用治具の組み合わせ

向洋技研のテーブルスポット溶接機「MYSPOT」は、広いテーブルの上でワークを自由に動かしながら溶接できるのが強みです。 このMYSPOTの特性を最大限に活かすために、ワークに合わせた「専用治具」を社内で設計・製作し、ご提案しています。治具の上に部品を並べてMYSPOTで打つだけで、複雑なアセンブリ（組み立て）部品も簡単かつ高精度に溶接できます。

アーク溶接から「スポット溶接」への工法転換

現在、TIG溶接や半自動溶接などのアーク溶接で行っている時間のかかる工程に対して、専用治具を用いることで「スポット溶接化」するご提案も行っています。 アーク溶接からスポット溶接に切り替えることで、熱歪みが激減し、二次加工（仕上げ作業）の手間が省けるため、トータルの製造コストとリードタイムを大幅に削減できます。
★関連情報：治具設計・工程設計 | 株式会社向洋技研

溶接治具は、品質を安定させ、現場の生産性を高めるために不可欠な存在です。しかし、その効果を最大限に引き出すためには、溶接の熱や作業性を熟知した上での「設計力」が問われます。

向洋技研は、創業から培ってきた治具設計のノウハウと、最新の溶接機を組み合わせることで、「現在の治具の改良」から「他の接合手法からの工法転換（スポット溶接化）」まで、お客様の現場に最適な溶接工程そのものをご提案いたします。 治具や溶接工程でお悩みの際は、ぜひ一度ご相談ください。
